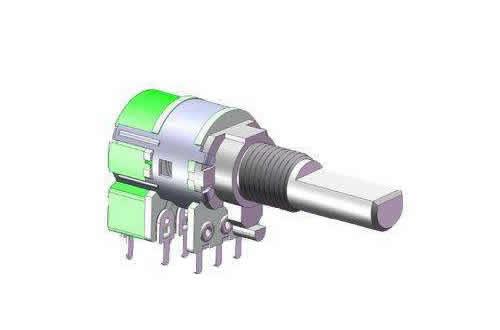

带开关电位器的分类

　　带开关电位器有三种，分别是弹簧旋转式、拨头旋转式和推拉式这三种。

　　1、弹簧旋转式带开关电位器是转动旋转轴带动摆块，弹簧的一端连摆块，另一端连动接触片，通过摆块的摆动，使弹簧跳动，从而接通或断开功能。

　　2、拔头旋转式开关电位器通过转轴带动绝缘凸轮，通过凸轮使拨头掐高，从而达到开关功能。

　　3、推拉式带开关电位器轴的外拉或内推运动时，经过弹簧的作用使接触杆与两个接点接通或断开达到开关的作用。

　　带开关电位器工作原理

　　带开关电位器的电阻体有两个固定端，通过手动调节转轴或滑柄，改变动触点在电阻体上的位置，则改变了动触点与任一个固定端之间的电阻值，从而改变了电压与电流的大小。

　　带开关电位器是一种可调的电子元件。它是由一个电阻体和一个转动或滑动系统组成。当电阻体的两个固定触电之间外加一个电压时，通过转动或滑动系统改变触点在电阻体上的位置，在动触点与固定触点之间便可得到一个与动触点位置成一定关系的电压。它大多是用作分压器，这时带开关电位器是一个四端元件。带开关电位器基本上就是滑动变阻器，有几种样式，一般用在音箱音量开关和激光头功率大小调节带开关电位器是一种可调的电子元件。

　　带开关电位器的特点

　　1、用作分压器

　　电位器是一个连续可调的电阻器，当调节电位器的转柄或滑柄时，动触点在电阻体上滑动。此时在电位器的输出端可获得与电位器外加电压和可动臂转角或行程成一定关系的输出电压。

　　2、用作变阻器

　　电位器用作变阻器时，应把它接成两端器件，这样花电位器的行程范围内，便可获得一个平滑连续变化的电阻值。

　　3、用作电流控制器

　　当电位器作为电流控制器使用时，其中一个选定的电流输出端必须是滑动触点引出端。
