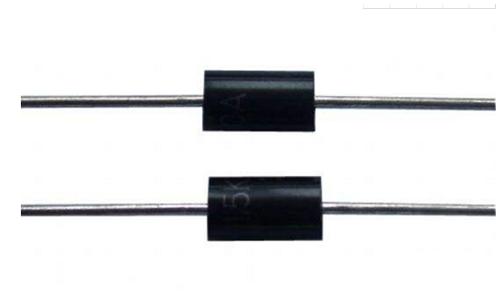

瞬态二极管（Transient Voltage Suppressor）简称TVS，是一种二极 管形式的高效能保护器件。当TVS 二极管的两极受到反向瞬态高能量冲击时，它 能以10的负12次方秒量级的速度，将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的 浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元 器件，免受各种浪涌脉冲的损坏。

　　TVS特点：

　　1、将TVS 二极管加在信号及电源线上，能防止微处理器或单片机因瞬间的脉冲，如静电放电效应、交流电源之浪涌及开关电源的噪音所导致的失灵。

　　2、静电放电效应能释放超过10000V、60A 以上的脉冲，并能持续10ms；而一般的TTL 器件，遇到超过30ms 的10V脉冲时，便会导至损坏。利用TVS 二极管，可有效吸收会造成器件损坏的脉冲，并能消除由总线之间开关所引起的干扰（Crosstalk）。

　　3、将TVS 二极管放置在信号线及接地间，能避免数据及控制总线受到不必要的噪声影响。

　　TVS瞬态抑制二极管测量判断：

　　1.用万用表R&TImes;1k挡测量管子的好坏

　　对于单极型的tvs管，按照测量普通二极体的方法，可测出其正、反向电阻， 一般正向电阻为4k5左右，反向电阻为无穷大。

　　2.对于双向极型的tvs管，任意调换红、黑表笔测量其两引脚间的电阻值均应 为无穷大，否则，说明管子性能不良或已经损坏。

　　判断测量双向可控硅极性的方法：

　　（1）将三用电表置于Rx1档，量其三接脚，如表所示，不论红表笔如何测量，于T1与G之间的电阻皆为20到50姆，因此另一接脚为T2。

　　（2）将三用电表置于Rx1档，测试棒分别接于可控硅的T2与T1，以导线连接T2与G再移开，则T2与T1间呈低电阻（可控硅已被触发），设其电阻为R1。

　　（3）再用三用电表分别测T2和G，以导线连接T2与T1再移开，则T2与G之间呈低电阻（可控硅已被触发），设其电阻为R2，通常R1小于R2，则可辨别T1和G两点。

　　双向可控硅结构引脚图
