热继电器有什么功能

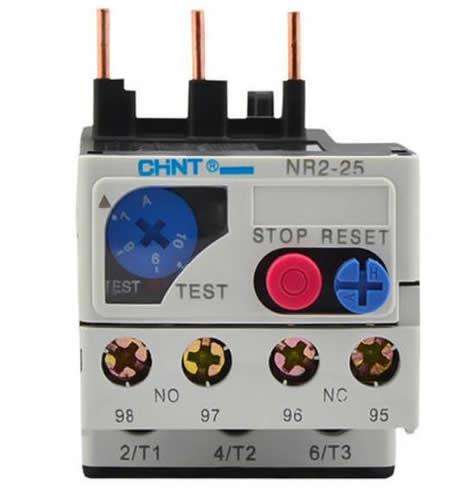

　　热继电器是用于电动机或其它电气设备、电气线路的过载保护的保护电器。

　　热继电器主要用来对异步电动机进行过载保护，他的工作原理是过载电流通过热元件后，使双金属片加热弯曲去推动动作机构来带动触点动作，从而将电动机控制电路断开实现电动机断电停车，起到过载保护的作用。鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路保护，而只能用作过载保护热继电器的过载保护。

　　热继电器作为电动机的过载保护元件，以其体积小，结构简单、成本低等优点在生产中得到了广泛应用。

　　热继电器电流整定口诀

　　热继电器的整定电流是指长期通过发热元件而不致使热继电器动作的最大电流。热继电器的整定电流大小可通过整定电流旋钮来改变。选用和整定热继电器时，一定要使整定电流值与电动机的额定电流基本一致。

　　热继电器电流整定口诀如下：

　　热继电器整电流，额流上下百五求。

　　星角启动电动机，整定电流即额流。

　　1、一般情况下，按电动机的额定电流选取，使热继电器的整定值为电动机的额定工作电流的0.95~1.05倍，或选取整定范围的中值为电动机的额定工作电流。

　　2、保护星-三角启动电动机，当热继电器的三个热元件分别串接在三角形连接的各相绕组内时，热继电器的整定电流按电动机的额定电流整定。

　　热继电器整定电流和复位方式调整方法

　　热继电器的整定电流是指热继电器长期不动作的电流。整定电流的大小调节方法如下：

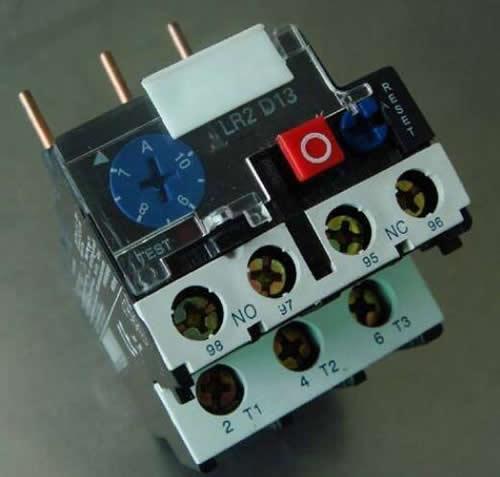

　　（1）整定值的调节方法。转动整定值调节钮，钮的某一刻度对准热继电器外标示的“凹槽”标志。该刻度值即为热继电器的整定值，整定值应等丁电动机的额定电流值。

　　（2）复位方式调整方法。用一字型改锥伸人热继电器侧下部的调节孔，调节复位方式调节螺钉，其调节规律为：

　　1）顺时针调节螺钉到底，为自动复位方式（切断电源一段时间后，动断触点自动闭合）。

　　2）逆时针调节螺钉，使螺钉旋出一定距离，为手动复位方式（必须按下复位按钮，动断触点才能闭合）。

　　热继电器发生过载保护多是因为电源、线路、负载等有故障。为确保排除故障后热继电器触点才能闭合，一般将复位方式设置为手动方式。

　　顺便说明的是：热继电器作为断相保护使用时，对于星形联结的电动机，可选用一般的3级热继电器；对于三角形连接的电动机，应采用带断相保护装置的热继电器。

　　热继电器整定值调节钮上所标的最大刻度值近似等于热元件的额定电流。在更换完热继电器后，一定要进行整定值和复位方式的调整。
