拉力传感器如何接线?如何安装使用?
云汉芯城 | 2020-02-12 11:12:04    阅读:4119   发布文章

  拉力传感器如何接线

  首先确定显示器上传感器器接口的电源正、电源负、反馈正、反馈负、信号正、信号负,如果是6线制传器,测出传感器电阻最小的两组线分别是电源正、反馈正;电源负、反馈负,接到显示器后对传感器加载,测量另外两根线的电压值(毫伏)正接显示器信号正,负接显示器信号负;如果是四线值,需要将显示器的电源正与反馈正短接、电源负与反馈负短接,用万用表测量传感器四根线,其中电阻值最大的两根是电源,另外两根是信号。

  根据传感器的产地,可以用引线的色判断,内国生产厂家一般是红为电源正,黑为电源负,绿为信号正,白为信号负;欧美生产的传感器一般绿为电源正,黑为电源负,白为信号正,红为信号负。


  拉力传感器安装使用

  1、在水平调整方面。如果使用的是单只拉力传感器的话,其底座的安装平面要使用水平仪调整直到水平;如果是多个传感器同时测量的情况,那么它们底座的安装面要尽量保持在一个水平面上,这样做的目的主要是为了保证每个传感器所承受的力量基本一致。

  2、按本说明中的拉力传感器量程选定确定所用传感器的额定载荷。

  3、传感器的底座安装面应尽可能的平整和清洁,没有任何油污或者胶膜等存在。安装底座本身应具备足够的强度和刚性,通常要求高于传感器本身的强度和刚度。

  4、电缆线不宜自行加长,在确实需加长时应在接头处锡焊,并加防潮密封胶。

  5、在拉力传感器周围最好采用一些挡板把传感器罩起来。这样做的目的可防止杂物掉进传感器的运动部分,影响其测量精度。

  6、传感器外壳、保护盖板、引线接头均经密封处理,用户不准打开。

  7、为防止化学腐蚀。安装时宜用凡士林涂抹拉力传感器外表面。应避免阳光直晒和环境温度剧变的场台使用

  8、传感器的电缆线应远离强动力电源线或有脉冲波的场所,无法避竞时应把拉力传感器的电缆线单独穿入铁管内,并尽量缩短连接距离。

  9、按本说明中的拉力传感器量程选定确定所用传感器的额定载荷,拉力传感器虽然本身具备一定的过载能力,但在安装和使用过程中应尽量避免此种情况。有时短时间的超载,也可能会造成传感器永久损坏。

  10、在高度精度使用场合,应使拉力传感器和仪表在预热30分钟后使用。

  11、传感器应放在干燥通风无腐蚀性气体的室内。

  12、拉力传感器要轻拿轻放,尤其对于用合金铝材料作为弹性体的小容量传感器,任何振动造成的冲击或者跌落,都很有可能造成很大的输出误差。

  13、设计加载装置及安装时应保证加载力的作用线与拉力传感器受力轴线重合,使倾斜负荷和偏心负荷的影响减至最小。

  14、在无法避免时应加装防护或缓解装置。

  15、为防止大电流直接窜过传感器本体而损坏传感器禁止在传感器安装后进行电焊作业,在万不得已时应

  16、在拉力传感器加载装置两端加接铜编织线做的旁路器。

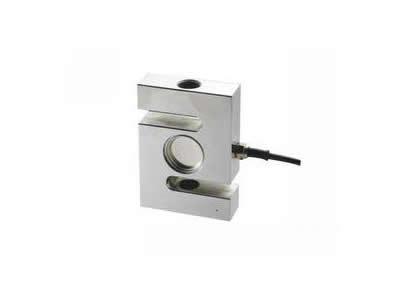

  如上图所示,在拉力传感器安装时要特别注意,两端螺杆的扭入深度不要接触下面的变形区域, 否则会损坏传感器,或者在使用过程中会造成测量不准确

  带有过载保护缝隙的拉力传感器,在使用时,一不要把粉尘等颗粒物进入缝隙,要经用气清理,二是缝隙在使用时位置是有微小变化的,不要有阻挡,

  上下螺杆安装时要保证上下的同轴度不要大于0.03.安装附件与中心轴的垂直度同样要小于0.03。
