半导体压力传感器原理

　　半导体压力传感器可分为两类，一类是根据半导体PN结（或肖特基结）在应力作用下，I-υ特性发生变化的原理制成的各种压敏二极管或晶体管。这种压力敏感元件的性能很不稳定，未得到很大的发展。另一类是根据半导体压阻效应构成的传感器，这是半导体压力传感器的主要品种。早期大多是将半导体应变片粘贴在弹性元件上，制成各种应力和应变的测量仪器。60年代，随着半导体集成电路技术的发展，出现了由扩散电阻作为压阻元件的半导体压力传感器。这种压力传感器结构简单可靠，没有相对运动部件，传感器的压力敏感元件和弹性元件合为一体，免除了机械滞后和蠕变，提高了传感器的性能。

　　半导体的压阻效应 　半导体具有一种与外力有关的特性，即电阻率（以符号ρ 表示）随所承受的应力而改变，称为压阻效应。单位应力作用下所产生的电阻率的相对变化，称为压阻系数，以符号π表示。以数学式表示为 墹ρ/ρ=πσ

　　式中σ 表示应力。半导体电阻承受应力时所产生的电阻值的变化（墹R/R），主要由电阻率的变化所决定，所以上述压阻效应的表达式也可写成 墹R/R=πσ

　　在外力作用下，半导体晶体中产生一定的应力（σ）和应变（ε），它们之间的相互关系，由材料的杨氏模量（Y）决定，即 Y=σ/ε

　　若以半导体所承受的应变来表示压阻效应，则是 墹R/R=Gε

　　G 称为压力传感器的灵敏因子，它表示在单位应变下所产生的电阻值的相对变化。

　　压阻系数或灵敏因子是半导体压阻效应的基本物理参数。它们之间的关系正如应力与应变之间的关系一样，由材料的杨氏模量决定，即 G=πY

　　由于半导体晶体在弹性上各向异性，杨氏模量和压阻系数随晶向而改变。半导体压阻效应的大小，还与半导体的电阻率密切有关，电阻率越低灵敏因子的数值越小。扩散电阻的压阻效应由扩散电阻的晶体取向和杂质浓度决定。杂质浓度主要是指扩散层的表面杂质浓度。

　　半导体压力传感器结构

　　常用的半导体压力传感器选用N 型硅片作为基片。先把硅片制成一定几何形状的弹性受力部件，在此硅片的受力部位，沿不同的晶向制作四个P型扩散电阻，然后用这四个电阻构成四臂惠斯登电桥，在外力作用下电阻值的变化就变成电信号输出。这个具有压力效应的惠斯登电桥是压力传感器的心脏，通常称作压阻电桥（图1）。压阻电桥的特点是：①电桥四臂的电阻值相等（均为R0）；②电桥相邻臂的压阻效应数值相等、符号相反；③电桥四臂的电阻温度系数相同，又始终处于同一温度下。图中R0为室温下无应力时的电阻值；墹RT为温度变化时由电阻温度系数（α）所引起的变化；墹Rδ为承受应变（ε）时引起的电阻值变化；电桥的输出电压为 u=I0墹Rδ=I0RGδ　 （恒流源电桥）

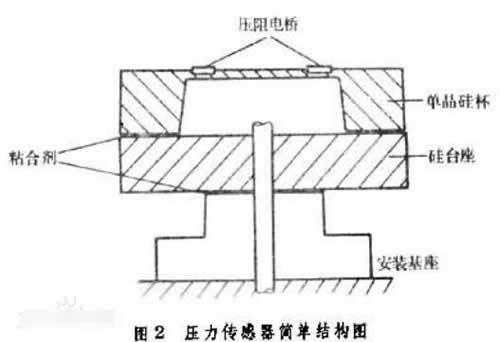

　　式中I0为恒流源电流， E为恒压源电压。压阻电桥的输出电压直接与应变（ε）成正比，与电阻温度系数引起的RT无关，这使传感器的温度漂移大大减小。半导体压力传感器中应用最广的是一种检测流体压力的传感器。其主要结构是全部由单晶硅材料构成的膜盒（图2）。膜片制成杯状，杯底是承受外力的部分，压力电桥就制作在杯底上面。用同样的硅单晶材料制成圆环台座，然后把膜片粘结在台座上。这种压力传感器具有灵敏度高、体积小、固体化等优点，已在航空、宇宙航行、自动化仪表和医疗仪器等方面得到广泛应用。
