铂电阻温度传感器的测量结构
云汉芯城 | 2020-01-13 14:33:53    阅读:36   发布文章

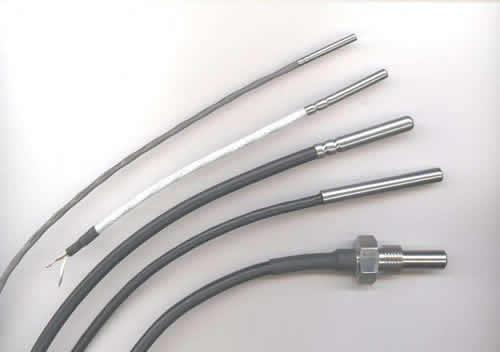

  铂电阻温度传感器是利用铂的此种物理特性制成的传感器。铂电阻温度传感器精度高,稳定性好,应用温度范围广,是中低温区(-200~650℃)最常用的一种温度检测器,不仅广泛应用于工业测温,而且被制成各种标准温度计(涵盖国家和世界基准温度)供计量和校准使用。

  铂电阻温度传感器的测量结构

  1、装配式铂电阻

  装配式铂电阻由外保护管,延长导线,测温电阻,氧化铝装配而成,产品结构简单,适用范围广,成本较低,绝大部分测温场合使用的产品均属装配式,其结构如下:

  2、铠装铂电阻

  铠装铂电阻由电阻体,引线,绝缘氧化镁及保护套管整体拉制而成,顶部焊接铂电阻,产品结构复杂,价格较高,比普通装配式铂电阻的响应速度更快,抗震性能更好,测温范围更宽,并且长度方向可以弯曲,适用于刚性保护管不能插入或需要弯曲测量的部位测温,但必须注意的是由于顶部是测温元件所在位置,所以其端部30mm是不得弯曲的,其结构如下:

  铂电阻温度传感器的引线方法

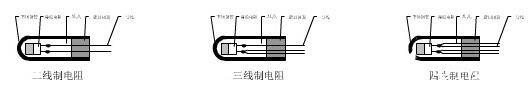

  根据测温传感器引线方式的不同,铂电阻分为二线制、三线制和四线制三种,三种引线方式各有特点,二线制引线方式具有引线简单,但存在的问题是测量误差较大,在测量中不可避免的引人线电阻误差,仅适合于测量精度要求不高的场合。

  三线制引线方式采用一-端引线为两根线,另一端引线为一根的方式,工业上一般都采用三线制接法,三线引线方式引出的3根导线截面积和长度均相同,通常三线制电阻采用不平衡电桥法进行测量,在测量时可以消除内引线电阻的影响,测量精度高于两线制。

  四线制引线方式中有两根线为供电电源线,另外两根为信号线。电源和信号是分开工作的,该方法可以有效的去除线电阻。如果待测电阻的阻值与导线电阻相当甚至远小于导线电阻时就只能采用四线制的测量方法。该方法测量精度较高,但该方法需要传感器产生4根引线,在长距离传输过程中会增加成本以及整个测试系统的重量,不能满足某些特殊行业要求,主要用于高精度的温度检测。
