继电器线圈并联二极管的作用
云汉芯城 | 2019-12-17 14:20:30    阅读:8149   发布文章

  继电器线圈并联二极管的作用

  在继电器线圈两端并联一个二极管,正确的说法应该是称为“反相”二极管,当然作用就是用来保护驱动三极管不会被电感的反电动势击穿。

  但在开关电源中就不是简单的保护作用了,在开关电源中,此二极管还用来提高电源效率,主要是将反电动势当做二次电源释放,次级有负电压输出的更有效。

  在设计一些更加高效率开关电源时,此二极管会被场效应管取代,并设计有一个延时控制电路,用来精准释放反电动势来提高效率。

  并联在继电器线圈两端的二极管为续流二极管。其功能应用见下图。

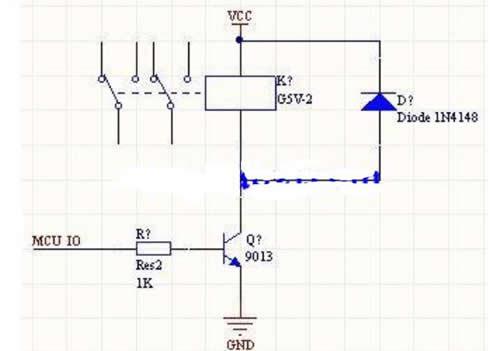

  上图为三极管驱动继电器电路图。

  从图中可见继电器并联一支1N4148二极管,并且它是D的负极与Vcc相接,这个电路大家熟知Ⅴcc为工作电源的正极,D的单相导通特性在此充分发挥其功能。它在此电路中的学名称续流二极管。

  续流二极管经常和储能元件一起使用,防止电压电流突变,(即三极管截止时继电器释放)给继电器电感线圈提供释放反向电流通路。

  电感可以经过它给负载提供持续的电流,以免负载电流突变,起到平滑电流的作用。在开关电源中,就能见到一个由二极管和电阻串连起来构成的的续流电路。这个电路与变压器原边并联。当开关管关断时,续流电路可以释放掉变压器线圈中储存的能量,防止感应电压过高,击穿开关管。一般选择快速恢复二极管或者肖特基二极管就可以了,用来把线圈产生的反向电势通过电流的形式消耗掉,可见“续流二极管”并不是一个实质的元件,它只不过在电路中起到的作用称做“续流”。

  一些继电器制造商在出厂时就在继电器内部将二极管安装好了,如欧姆龙,常用于PLC控制电路中,非常方便,注意一点它在线圈两个端子标注了十 一号,接线时一定不能接错,否则续流二极管会烧坏。

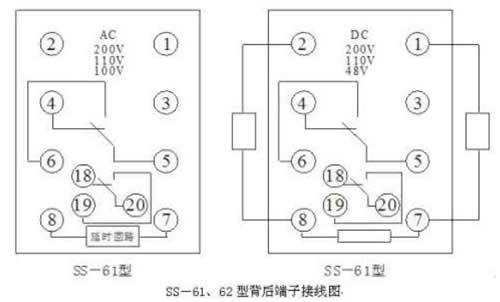

  直流继电器接线图解

  直流继电器接线图如下:


  (免责声明:素材来自网络,由云汉芯城小编搜集网络资料编辑整理,如有问题请联系处理!)
