SL-10两相过流继电器结构与工作原理

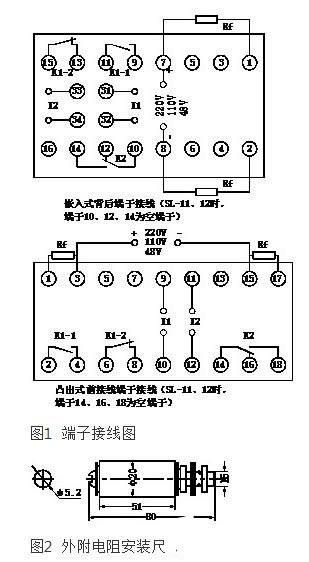

　　SL-10两相过流继电器采用JK-32K、H、Q壳体，其外形尺寸、背后端子及安装开孔图见附录3。端子接线图见图1。外附电阻安装尺寸见图2。

　　SL-10两相过流继电器继电器的原理框图见图3。

　　SL-11、12型继电器的延时及速动出口公用K1，SL-13、14继电器速动出口为K1，反时限出口为K2，其中K1为带掉牌指示的主触点，K2为辅助触点。

　　继电器为集成电路两相反时限过流继电器，继电器具有自动选择两相中故障较严重（即故障电流较大）的一相作为保护对象的功能，两相的动作电流可分别整定，对SL-11、12型继电器速动电流倍数及反时限延时时间部分为两相公用，不能单独整定。对SL-13、14型继电器，可分开整定，该继电器也可做为单相过流使用，与LL-10和GL-10系列反时限过流继电器相比，具有电流回路功耗小，精度高，便于现场整定的优点，并且在2～10倍动作电流整定范围内，反时限延时特性上任一点的延时时间均能得到精确的控制（偏离理想值误差不大于±5％）。

　　两相过流继电器的反时限延时特性曲线由公式（1）表示：

　　t＝k（I/Ib-1）＋0.05（s）……（1）

　　式中：k—比例常数（对SL－11、13，k＝49.5×m；对SL—12、14，k＝218×m）

　　Ib─电流的基本值，Ib＝Id/1.2

　　I─继电器的实际输入电流（故障电流）

　　t─延时时间

　　Id─动作电流整定值

　　m─拨盘值

　　继电器输入电流信号经过电流互感器整流滤波后，由选通器选通故障电流较大的一相，并将电流信号分别送到速动启动及反时限回路，如果继电器的输入电流大于动作电流整定值，则启动回路动作，启动反时限延时回路，继电器按照公式（1）进行延时，达到预定的时间后，立即出口跳闸（或发信号）。如果继电器输入的电流很大，达到或超过速动电流整定值，则继电器不经反时限延时，在很短的时间内出口跳闸。

　　反时限延时回路由差分回路、压控振荡器、计数器组成。电流信号经差分回路（实现公式（1）中的I／Ib—1功能）送到压控振荡器，变换成频率与输入电流信号大小成正比的方波脉冲，经计数器计数以实现反时限延时，从而使反时限延时特性符合公式（1）。

　　SL-10两相过流继电器技术要求

　　1、额定值：50HZ交流5A，波形畸变不超过2%。

　　2、过流整定范围：2-10A，级差为0.1A。电流整定误差不大于±3%。

　　3、速断倍数整定范围：2-9.9倍，级差为0.1倍。电流速断整定误差不大于±4%。

　　4、速动动作时间：继电器任一整定值上在1.2倍速动电流时动作时间不大于50ms。

　　5、返回系数：不小于0.85。

　　6、功率消耗：在额定电流时功率消耗不大于8VA。

　　7、触点接通容量：在直流电压不超过250V时，该产品触点能连续接通电流为10A。

　　8、触点断开容量：在电压不超过250V的感性负荷中，该产品触点能分断容量为50W。

　　9、介质强度：在标准试验条件下，各导电部分连在一起对外露费带电金属部分及外壳之间应能承受交流有效值2000V/50HZ的试验电压，历时1min无绝缘击穿或闪络现象。

　　10、绝缘电阻：在标准试验条件下，继电器各导电部分对外露非带电金属部分及外壳之间，用开路电压为500V的测试仪测其绝缘阻值应不小于20M。
