瓷片电容参数识别的方法
云汉芯城 | 2019-11-25 14:17:30    阅读:33   发布文章

电容器(Capacitor)电路缩写为C,电容单位法拉,用字母“F”表示。电容是用来储存电荷的容器,简称电容器。电容器是一种储能元件,在电路中用于调谐、滤波、耦合、旁路、能量转换和延时。

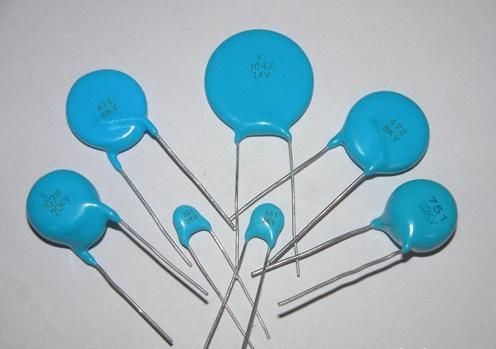

  瓷片电容又称圆片瓷介电容,分为高压瓷片电容和低压瓷片电容等,那瓷片电容参数如何识别呢?

  瓷片电容参数识别的方法

  电容的标称及识别方法:

  1.直标法:如果数字是0.001,那它代表的是0.001uF=1nF,如果是10n,那么就是10nF,同样100p就是100pF。

  2.不标单位的直接表示法:用1~4位数字表示,容量单位为pF,如350为350pF,3为3pF,0.5为0.5pF。

  3.色码表示法:沿电容引线方向,用不同的颜色表示不同的数字,第一,二种环表示电容量,第三种颜色表示有效数字后零的个数(单位为pF)颜色意义:黑=0、棕=1、红=2、橙=3、黄=4、绿=5、蓝=6、紫=7、灰=8、白=9。瓷片电容器有高压瓷片和普通瓷片电容器,普通瓷片电容器耐压过去标准是50V,高压瓷片电容器有几百伏的,有几千伏的,一般在容值下面标出XXKV。

  电容的容量标识的几种方法:

  一、直接标识:如其电解电容,容量47uf,电容耐压25v。

  二、使用单位nf:如上图的涤纶电容,标称4n7,即4.7nf,转换为pf即为4700pf。还有的例如:10n,即0.01uf;33n,即0.033uf。后面的63是指电容耐压63v。

  三、数学计数法:如瓷介电容,标值104,容量就是:10X10000pf=0.1uf.如果标值473,即为47X1000pf=0.047uf。(后面的4、3,都表示10的多少次方)。又如:332=33X100pf=3300pf。 电容的使用,都应该在指定的耐压下工作。现在的好多质量不高的产品,就因为使用了耐压不足的电容而引起故障(常见电容爆裂)。

  瓷片电容的读数方法

  瓷片电容的读数方法和电阻的读数方法基本相同,分色标法、数标法和直标法3种。瓷片电容的基本单位用法拉(F)表示,其它单位还有:毫法(mF)、微法(μF)、纳法(nF)、皮法(pF)。其中:1法拉=1000毫法(mF),1毫法=1000微法(μF),1微法=1000纳法 (nF),1纳法=1000皮法(pF)。

  容量大的瓷片电容其容量值在电容上直接标明,如10μF/16V;

  容量小的瓷片电容其容量值在电容上用字母表示或数字表示;

  字母表示法:2m=2000μF,1P2=1.2PF,2n=2000PF;

  数字表示法:三位数字的表示法也称电容量的数码表示法。三位数字的前两位数字为标称容量的有效数字,第三位数字表示有效数字后面零的个数,它们的单位都是pF。

  例如:102表示标称容量为1000pF。

  211表示标称容量为210pF。

  214表示标称容量为21x10(4)pF。

  在这种表示法中有一个特殊情况,就是当第三位数字用‘9’表示时,是用有效数字乘上10的-1次方来表示容量大小。例如:219表示标称容量为21x(10-1)pF=2.2pF。

  电容识别:

  1、电容在电路中一般用“C”加数字表示(如C13表示编号为13的电容)。电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。容抗XC=1/2πf c (f表示交流信号的频率,C表示电容容量) 电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

  2、电容识别方法:电容的识别方法与电阻的识别方法基本相同,分直标法、色标法和数标法3种。电容的基本单位用法拉(F)表示,其它单位还有:毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。其中:1法拉=10,3毫法=10,6微法=10,9纳法=10,12皮法容量大的电容其容量值在电容上直接标明,如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法:1m=1000uF,1P2=1.2PF,1n=1000PF,数字表示法:一般用三位数字表示容量大小,前两位表示有效数字,第三位数字是倍率。如:102表示10×102PF=1000PF224表示22×104PF=0.22uF。

  3、电容容量误差表:符号 F G J K L M 允许误差 ±1% ±2% ±5% ±10% ±15% ±20%;如:一瓷片电容为104J表示容量为0.1uF、误差为±5%。

  该内容是云汉芯城小编通过网络搜集资料整理而成,如果你还想了解更多关于电子元器件的相关知识及电子元器件行业实时市场信息,敬请关注微信公众号【云汉芯城】。


  (免责声明:素材来自网络,由云汉芯城小编搜集网络资料编辑整理,如有问题请联系处理!)
