氧化膜电阻和碳膜电阻有什么区别
云汉芯城 | 2019-11-19 11:30:40    阅读:68   发布文章

  碳膜电阻

  碳膜电阻器曾经是电子、电器、资讯产品使用量最大的电阻,价格最便宜,品质稳定性信赖度高。由于它是引线式电阻,方便手工安装及维修,而且也是引线电阻中价格最便宜的,如今多用在一些如电源、适配器之类低价值的低端产品或早期设计的产品中。

  碳膜电阻是早期普遍使用的电阻器,利用真空喷涂技术在瓷棒上面喷涂一层碳膜,再将碳膜外层加工切割成螺旋纹状,依照螺旋纹的多寡来定其电阻值,螺旋纹愈多时表示电阻值愈大,最后在外层涂上环氧树脂密封保护而成。碳膜电阻器仍广泛应用在各类产品上,是目前电子,电器,设备,资讯产品之最基本零组件。

  金属氧化膜电阻

  金属氧化膜是用金属盐溶液喷雾到炙热的陶瓷骨架上分解、沉积形成的,其外形与金属膜电阻相似,其比金属膜具有较好的抗氧化性,有极好的脉冲过载特性极力学性能,但其阻值范围小,温度系数较大。

  金属氧化膜电阻器的阻值范围为1Ω~200kΩ这种电阻器是由能水解的金属盐类溶液(如四氯化锡和三氯化锑)在炽热的玻璃或陶瓷的表面分解沉积而成。随着制造条件的不同,电阻器的性能也有很大差异。

  金属氧化膜电阻电阻器的主要特点是耐高温,工作温度范围为+140~235℃在短时间内可超负荷使用;电阻温度系数为±3&TImes;10-4/℃;化学稳定性好。小功率电阻器的阻值不超过100千欧,因此应用范围受到限制,但可用作补充金属膜电阻器的低阻部分。

  金属氧化膜电阻和碳膜电阻的区别

  一个是还原性,一个是氧化性的

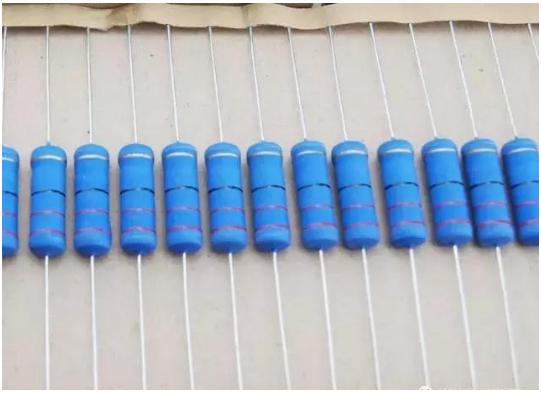

  氧化膜电阻外表颜色多是灰色,表面粗糙,少有蓝色,米黄色。 碳膜电阻多是外表蓝色。米黄色,少有灰色。

  金属氧化膜电阻,温度系数小,电流噪声小,抗潮湿,抗氧化,过负荷能力强,长期工作稳定,使用温度范围宽,且金属氧化膜电阻可按要求进行引线成型

  碳膜电阻,阻值范围宽,体积小,精度高,价格低,工作温度以及极限电压均较高,碳膜电阻可带装,散装也可进行各类引线成型

  金属氧化膜电阻特点

  特点:由于其本身即是氧化物,所以高温下稳定,耐热冲击,负载能力强。但其在直流下容易发生电解使氧化物还原,性能不太稳定。

  RY 功率:0.25W 阻值范围:1-1K 允差:J,K

  最大工作电压:250V温度系数:+-700PPM(负温:+-1200PPM)最大重量: 0.25G

  RY 功率:2W 阻值范围:1-10K 允差:J,K 最大重量: 3.5G最大工作电压:750V 温度系数+-700PPM(负温:+-1200PPM)

  RY70 功率:1W 阻值范围:10-1K 允差:D,F,G 最大重量: 3.5G温度系数+-200PPM(负温:+300PPM)

  金属氧化膜电阻器的阻值范围为1Ω~200kΩ这种电阻器是由能水解的金属盐类溶液(如四氯化锡和三氯化锑)在炽热的玻璃或陶瓷的表面分解沉积而成。随着制造条件的不同,电阻器的性能也有很大差异。  这种电阻器的主要特点是耐高温,工作温度范围为+140~235℃在短时间内可超负荷使用;电阻温度系数为±3&TImes;10-4/℃;化学稳定性好。这种电阻器的电阻率较低,小功率电阻器的阻值不超过100千欧,因此应用范围受到限制,但可用作补充金属膜电阻器的低阻部分。

  金属氧化膜电阻优缺点

  1、耐热、耐湿、超负载稳定性良好

  2、皮膜坚硬不易损伤,不燃性结构涂装

  3、选用高品质瓷棒制作小型品以替代大尺寸高功率的一般型电阻

  氧化膜电阻的缺点

  氧化膜电阻在直流下容易发生电解使氧化物还原,性能不太稳定。耐压较低。
