纯电阻电路和非纯电阻电路的区别
云汉芯城 | 2019-11-08 12:01:24    阅读:15   发布文章

纯电阻电路和非纯电阻电路介绍

  纯电阻电路就是在通电的状态下,只发热的电路,即通电状态下电能全部转化为电路电阻的内能,不对外做功。例如:电灯,电烙铁,熨斗,等等,他们只是发热。它们都是纯电阻电路。

  非纯电阻电路像电动机,电风扇等,除了发热以外,还对外做功,所以这些是非纯电阻电路。非纯电阻电路中电能一部分转化为电阻的内能,一部分转化为其他形式的能,如电动机,电扇等,一部分电能就要转化为机械能。

  ①在纯电阻电路(如白炽灯、电炉、电饭锅、电烙铁、电热毯、电熨斗、转子被卡住的电动机等电路)中,电功等于电热,即


  ②在非纯电阻电路(含有电动机、电风扇、电冰箱、电磁炉等)中消耗的电能除转化成内能外,还有一部分转化成机械能(如电动机),此时:

  在非纯电阻电路中,U²t/R既不能表示电功,也不能表示电热,因为欧姆定律不再成立。

  (2)电功率与热功率

  ①在纯电阻电路中,电功率等于热功率,即

  ②在非纯电阻电路中,电功率包含热功率,P=UI为电功率,10为热功率,有P>P′,P′=I²R;

  特别提醒:

  不要认为有电动机的电路一定是非纯电阻电路,当电动机不转动时,仍为纯电阻电路,欧姆定律仍适用,电能全部转化为内能。只有在电动机转动时为非纯电阻电路,U》IR,欧姆定律不再适用,大部分电能转化为机械能。

  含电动机的电路部分必须利用能量守恒求解,对于电动机必须注意公式要运用的正确。纯电阻电路部分的一些公式的变形都不能使用,所以要求正常工作功率,必须求出电动机两端电压和工作电流(P=UI);要求电动机消耗的电热功率,必须求出电动机的工作电流和线圈电阻。

  纯电阻电路和非纯电阻电路的区别

  电能完全转化为内能的电路是纯电阻电路;否则就是非纯电阻电路。

  一、从元器件角度识别

  日常生活中的电热毯、电烙铁、白炽灯、电炉子、电饭锅、电熨斗、转子被卡住的

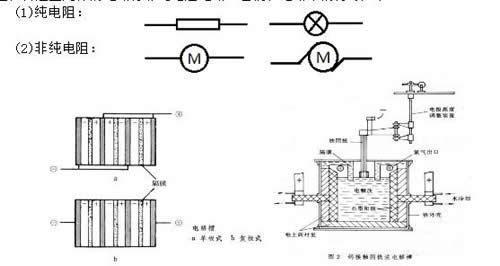

  电动机等元器件都属于纯电阻,含这些元件的电路称纯电阻电路。电动机、电风扇、电吹风、电冰箱、电视机、电解槽、电脑、电磁炉、蓄电池(充电)等元器件在工作时都属于非纯电阻,含这些元件的电路称非纯电阻电路。它们在电路中的符号如下:


  二、从能量转化角度识别

  (1)纯电阻电路:电能全部转化为内能

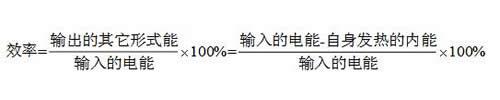

  (2)非纯电阻电路:电能转化为内能和其它形式能。其中:内能应只占少部分。 对于含电动机的电路,其它形式能为机械能;对于含电解槽的电路,其它形式能为化学能。

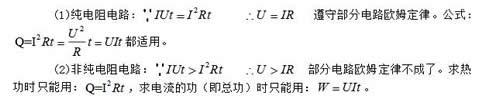

  三、从欧姆定律角度识别

  纯电阻电路和非纯电阻电路的公式

  用于纯电阻电路和非纯电阻电路的公式分别有哪些?

  不包含电阻的公式在纯电阻和非纯电阻电路中都适用。如P=UI,W=UIt。 包含电阻的公式只适用在纯电阻电路中。如P=I2R,W=I2Rt,R=U÷I, R=UU÷P,Q=IIRt。 W=UIt ,W=Pt,P=W/t 适用于纯电阻电路和非纯电阻电路。

  纯电阻电路:U=IR W=UIt=Q=I2Rt=U2/Rt P电=P热=UI=I2R=U2/R 电能全部转化成热能。

  非纯电阻电路:U<IR W=UIt Q=I2Rt P电=UI P热=I2R P电=P热+P其(电能转化成热能和其他形式的能量)

  该内容是云汉芯城小编通过网络搜集资料整理而成,如果你还想了解更多关于电子元器件的相关知识及电子元器件行业实时市场信息,敬请关注微信公众号【云汉芯城】。



  (免责声明:素材来自网络,由云汉芯城小编搜集网络资料编辑整理,如有问题请联系处理!)
