         什么叫纯电阻电路

  纯电阻电路就是除电源外,只有电阻元件的电路,或有电感和电容元件,但它们对电路的影响可忽略。电阻将从电源获得的能量全部转变成内能,这种电路就叫做纯电阻电路。

  例如:电灯,电烙铁,熨斗,电炉等等,他们只是发热。它们都是纯电阻电路。

  但是,发动机,电风扇等,除了发热以外,还对外做功,所以这些是非纯电阻电路。

  基本上,只要电能除了转化为热能以外没有其他能的转化,此电路为纯电阻电路。

  白炽灯把99%以上的电能都转化为热能,只有很少很少转化为光能。所以,在中学电学计算中,白炽灯也近似看做纯电阻。而节能灯则大部分能量转换成了光能所以节能灯属于非纯电阻电路。这也是为什么白炽灯远比节能灯耗电的原因(节能灯几乎将电能全部转化为了光能)

  准确来说,欧姆定律全部式子焦耳定律中的所有变形式(如Q=U^2/R*t Q=W=Pt=UIt等)都能在纯电阻电路中使用。

  纯电阻电路电压与电流关系

  (1)定义:只有电阻和交流电源构成的电路叫纯电阻电路

  只含有电阻元件的交流电路叫做纯电阻电路,如含有白炽灯、电炉、电烙铁等电路。

  (2)电压与电流关系

  a、频率关系

  纯电阻电路中电压与电流的频率相同,在工频交流电中,都是50HZ。

  b、最大值和有效值关系

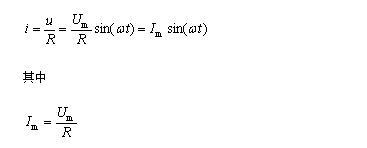

  电阻与电压、电流的瞬时值之间的关系服从欧姆定律。设加在电阻R上的正弦交流电压瞬时值为u = Umsin(w t),则通过该电阻的电流瞬时值为

  是正弦交流电流的振幅。这说明,正弦交流电压和电流的振幅之间满足欧姆定律,因此把等式两边同时除以

  根号2,即得到有效值关系,即

  这说明,正弦交流电压和电流的有效值之间也满足欧姆定律。

  c、相位关系

  电阻的两端电压u与通过它的电流i同相,其波形图和相量图如图上图所示。

  纯电阻电路有哪些

  常用的纯电阻电路(你可能见过的)有:

  1、使用中的家用白炽灯泡、日光灯、台灯、电炉、烤火炉、电暖手器、电喇叭、扩音器、电音箱、

  2、城市道路中的路灯、家电维修师傅的电烙铁、

  3、带电机的旋转设备以及电解电镀设备一般就不是纯电阻电路了,比如电风扇、理发师的电吹风、空调、冰箱、电动机、电动汽车、电动摩托车、卷扬机、塔吊

  4、电子设备也不是纯电阻电路,比如手机、电话、收音机

  怎么区分纯电阻电路

  电能完全转化为内能的电路是纯电阻电路;否则就是非纯电阻电路。

  纯电阻电路就是除电源外,只有电阻元件的电路,或有电感和电容元件,但它们对电路的影响可忽略。电压与电流同频且同相位。电阻将从电源获得的能量全部转变成内能,这种电路就叫做纯电阻电路。 基本上,只要电能除了转化为内能以外没有其他能的转化,此电路为纯电阻电路。

  非纯电阻电路:发动机,电风扇等,除了发热以外,还对外做功,所以这些是非纯电阻电路。白炽灯把90%以上的电能都转化为热能,只有很少转化为光能。所以,在中学电学计算中,白炽灯也近似看做纯电阻。而节能灯则大部分能量转换成了光能所以节能灯属于非纯电阻电路。

  所以,综合以上结论得到:电能完全转化为内能的电路是纯电阻电路;否则就是非纯电阻电路。
